smt鋼網基本知識_是什么東西_常規尺寸_深圳smt鋼網推薦(一)

2023-12-11 17:28:51 文全 5599

SMT鋼網(stencils),是SMT模板(SMT Stencil),是一種SMT專用模具,SMT芯片焊接前在PCB上印刷錫膏或紅膠的治具。

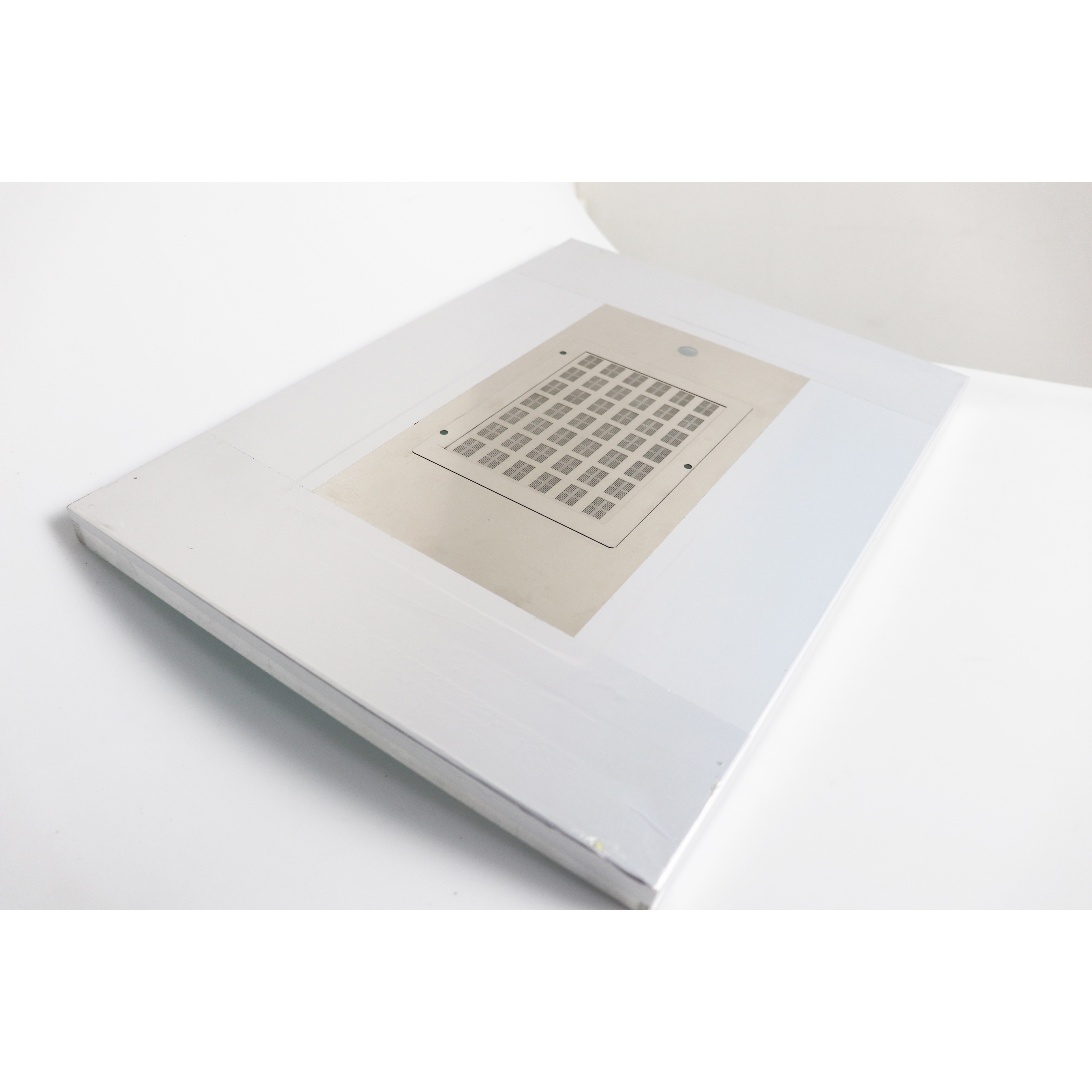

電鑄工藝

厚度標準和開口標準

1、厚度標準根據產品的芯片大于PITCH和大于CHIP來要求的。

2、開孔有兩個原則:

 a、寬厚比大于1.5;

 b、面積比大于0.66。

(1)根據最小部分的寬度計算鋼板的厚度;例如最小寬度為0.18毫米,鋼板厚度不能超過0.12毫米。

(2)鋼板厚度確定后,根據面積比計算開孔尺寸;例如,鋼板厚度為0.1毫米的開口尺寸不能小于0.25毫米。

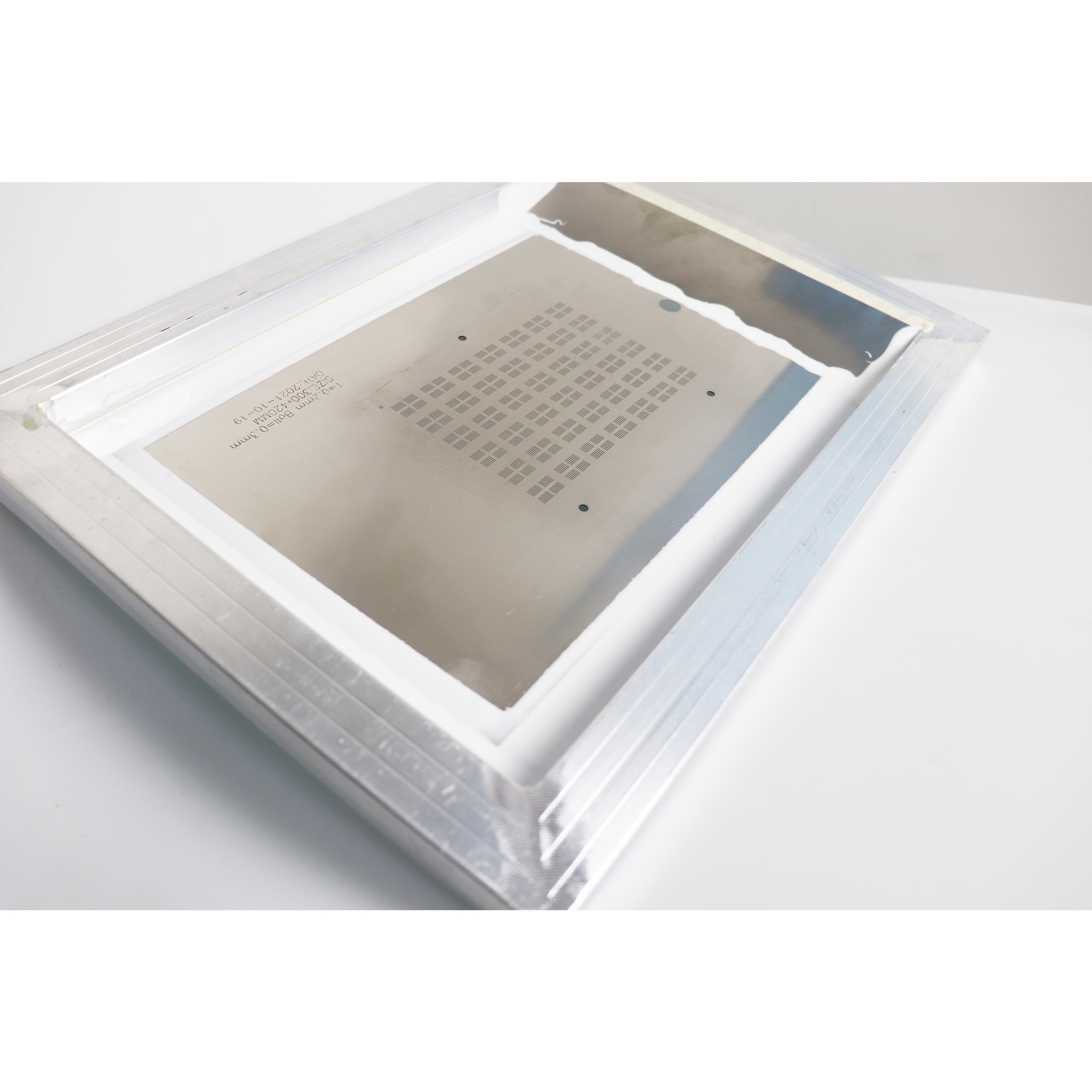

激光工藝鋼網

常規尺寸

以達泰豐生產的SMT鋼網為例:

刮錫鋼網尺寸:280*420mm(可定制)

植球鋼網尺寸:270*380mm(可定制)

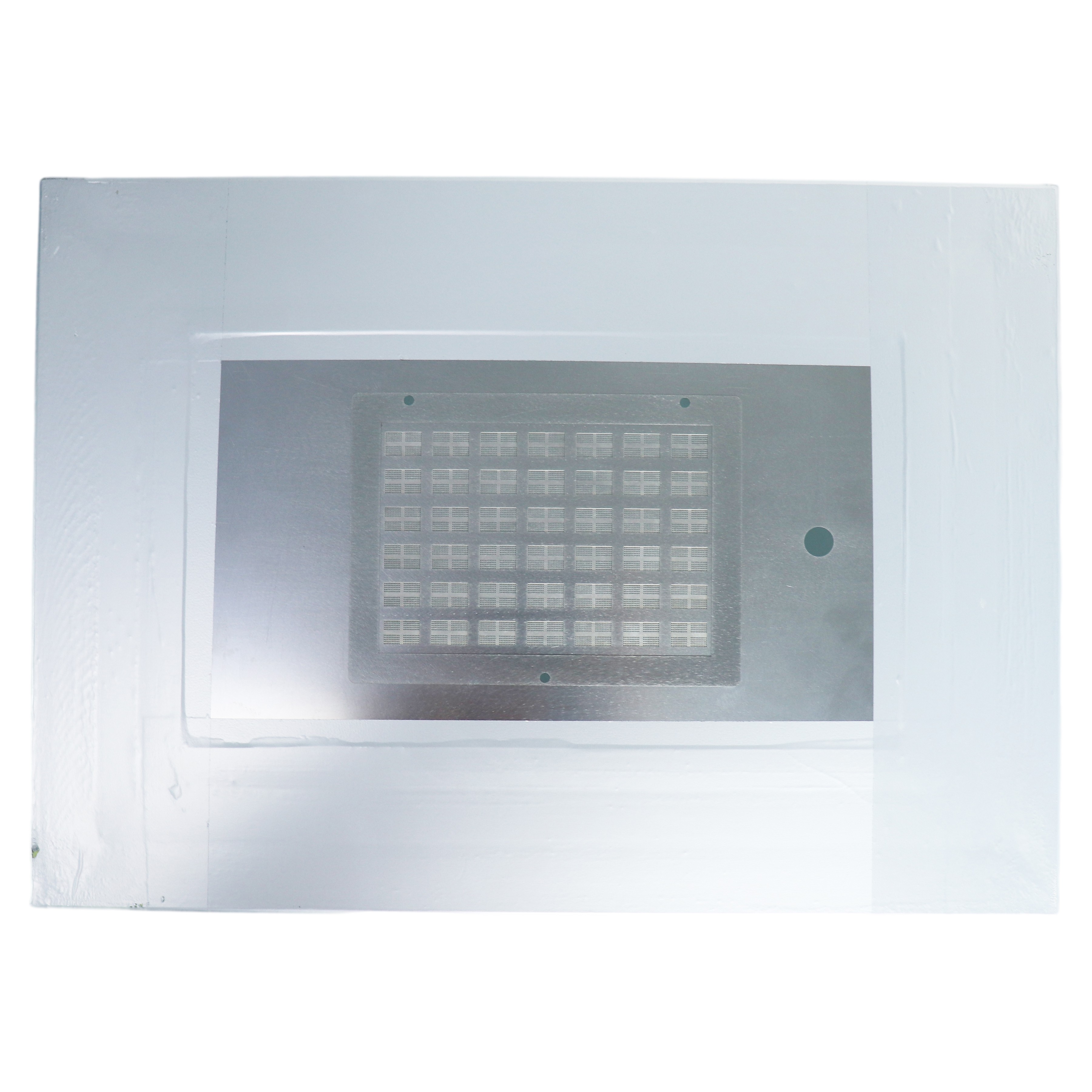

蝕刻鋼網

張力標準

鋼網張力標準在IPC電子驗收標準中有參考指標。一般使用鋼網拉力試驗機,放置在距邊緣15-20厘米的地方,選擇5-8個點,每平方厘米的拉力大于35-50 N,每次鋼網投入使用必須重新測量拉力。測試步驟如下:

鋼網外觀檢查:是否有劃痕、毛刺、破損等。

張力計復位到零,擰緊復位刻度螺釘。

鋼網水平放置在工作臺上,檢查時不允許用手按壓鋼網。

選擇測試點,檢查測試值是否達標。

填寫《鋼網張力測試記錄表》

鋼網清洗

安裝并在焊膏打印機上使用。

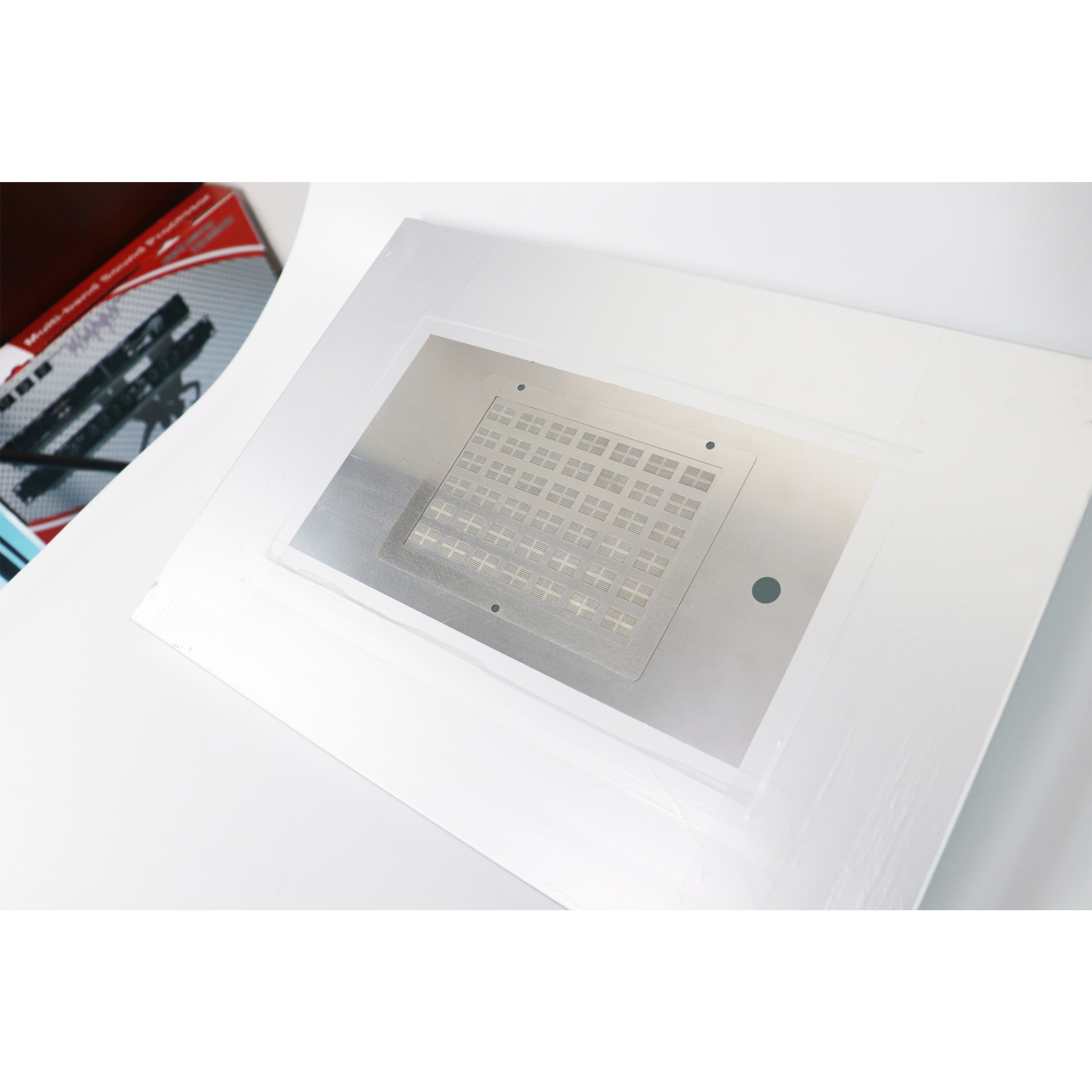

SMT高精度鋼網

制作加工工藝過程分類

1、激光切割法( laser cuttin)

工藝流程:菲林制作PCB→取坐標→數據文件→數據處理→激光切割→打磨→張網。

特點:數據制作精度高,客觀因素影響??;梯形開口利于脫模;可做精密切割;價格便宜。

缺點:逐個切割,制作速度較慢,且會產生毛刺。

2、化學蝕刻法( chemical etch)

工藝流程:數據文件PCB→菲林制作→曝光→顯影→蝕刻→鋼片清洗→張網。

特點:一次成型,速度較快點;價格便宜。

缺點:易形成沙漏形狀(蝕刻不夠)或開口尺寸変大(過度蝕刻);客觀因素(經驗、藥劑菲林)影響大,制作環節較多。

3、電鑄成型法( electroform)

工藝流程:基板上涂感光膜→曝光→顯影→電鑄鎳→成型→鋼片清洗→張網。

特點:孔壁光滑,特別適合超細間距鋼網制作法。

缺點:工藝較難控制,制作過程有污染,不利于環保;制作周期長。

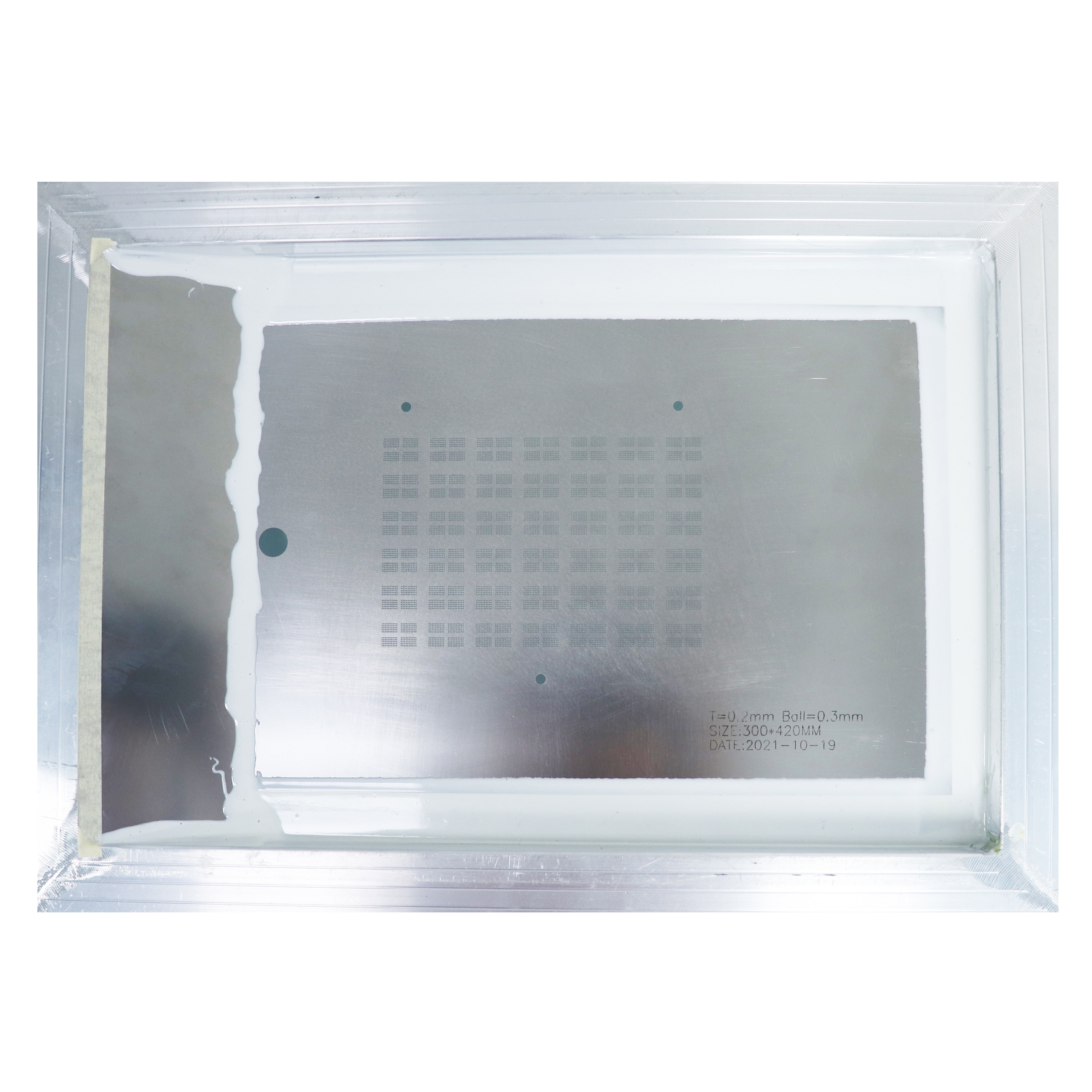

SMT高精度鋼網蝕刻

錫膏印刷過程方法視頻
