BGA返修溫度曲線介紹(一)

2023-11-27 15:13:26 煒明 6261

BGA器件的維修(Rework)過程中,其中一個重要的環節就是溫度曲線(Themal Profiling)的設定。與正常生產的再流焊(Reflow)溫度曲線相比,維修過程對溫度控制的要求要更高。在常規的再流焊爐腔內,溫度流失幾乎沒有。而對于維修而言,一般情況都是將PCB暴路在空氣中對單個器件實施加熱處理,在這種情況下,溫度的流失相當嚴重,對此,決不能單靠升溫來達到溫度的補償。這是因為一方面對于器件而言,過高的溫度顯然會損壞器件本身,而另一方面,升溫必然造成BGA的受熱不均勻引起彎曲變形等負面影響。因此,設定合適的溫度曲線是BGA維修的關鍵。另外,由于PCB的材質、厚度及散熱情況都不同,對應BGA的溫度敏感程度也有所不同。

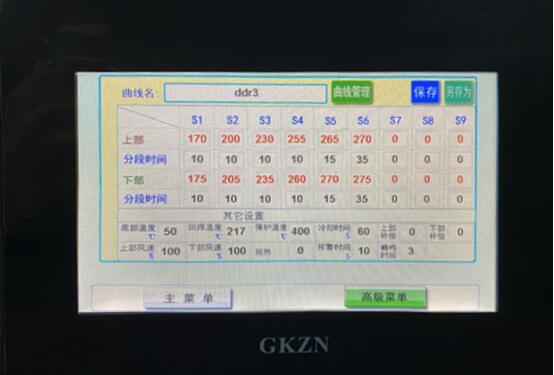

圖片關鍵詞

為了達到更好的維修效果,那么就需要針對不同的PCB板設定其對應最合適的返修溫度曲線。
BGA返修時的溫度曲線圖可以拆分為預熱、升溫、恒溫、熔焊、回焊、降溫六個部分。但是一般情況下我們使用前五段就夠了,焊接與拆焊可以使用同一條溫度曲線,但是我們把溫度曲線可以拆分成6段來看。

1、預熱:前期的預熱和升溫段的主要作用在于去除PCB板上的濕氣,防止起泡,對整塊PCB起到預熱作用防止熱損壞。一般溫度要求是:在預熱階段,溫度可以設置在70℃ -110℃之間,一般設置80-90℃,35s左右可以起到預熱的作用。同時該溫度段可以根據實際情況適度延長預熱時間,如長期裸露在空氣中的PCB板或BGA則需要延長時間。
2、升溫:在第二段恒溫時間運行結束要讓BGA的溫度保持在(無鉛:140~180℃,有鉛:140-173℃)之間,如果偏高,就說明我們設定的升溫段溫度偏高,可以將該段的溫度設置低一些或者縮短時間。如果偏低,可以將預熱段和升溫段的溫度加高些或時間加長些(無鉛140-180℃,時間50-80s;有鉛160-193℃,時間是70-130s)。
3、恒溫:該溫度段我們一般設置溫度要比升溫段的溫度稍微低一些,目的在于均衡錫球內部的溫度,讓BGA整體的溫度平均,讓那些溫度稍微低的緩慢升高。且該段能活化助焊劑,去除待焊金屬表面的氧化物和表面膜以及焊劑本身的揮發物,增強潤濕效果,減少溫差的作用。一般恒溫段的實際測試錫球的溫度要求控制在(無鉛:160~175℃,有鉛135~150℃)之間,時間可以是20-40s。
剩下的部分,請到BGA返修溫度曲線介紹(二)文章觀看。
