返修成功率高和操作簡單成BGA返修臺更大優勢

2023-10-18 08:13:54 煒明 15272

BGA返修臺分光學對位與非光學對位,光學對位通過光學模塊采用裂棱鏡成像;非光學對位則是通過肉眼將BGA根據PCB板絲印線及點對位,以達到對位返修。


圖片關鍵詞

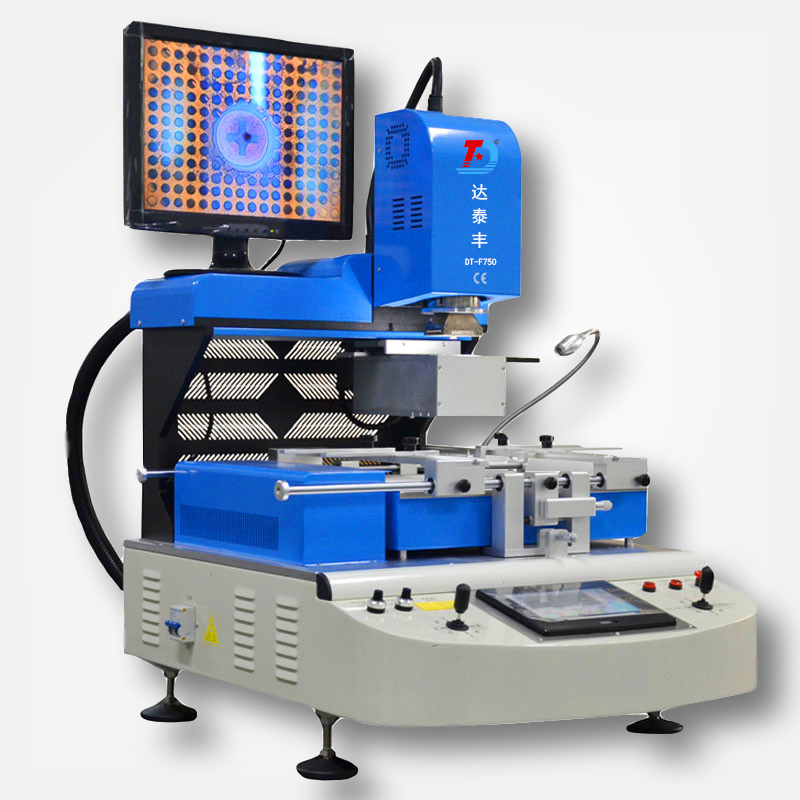

DT-F750全自動光學對位BGA返修臺

BGA返修臺是對應焊接不良的BGA重新加熱焊接的設備,它不可以修復BGA元件本身出廠的品質問題。不過按目前的工藝水平,BGA元件出廠有問題的幾率很低。有問題的話只會在SMT工藝端和后段的因為溫度原因導致的焊接不良,如空焊、假焊、虛焊、連錫等焊接問題。不過很多個體修筆記本電腦、手機、XBOX、臺式機主板等,也會用到它。
1、返修成功率高。

光學對位 BGA 返修臺在維修 BGA 的時候成功率可以達到100 %。現在主流加熱方式有全紅外、全熱風以及兩熱風一紅外,國內 BGA 返修臺的加熱方式一般為上下部熱風,底部紅外預熱三個溫區(兩溫區的 BGA 返修臺只有上部熱風跟底部預熱,相對于三溫區較落后一些)。上、下部加熱頭的通過發熱絲加熱并通過氣流將熱風導出,底部預熱可分為暗紅外發熱管、紅外發熱板或紅外光波發熱板進行對PCB 板整體的加熱。
2、操作簡單。

使用BGA返修臺維修 BGA,可以秒變 BGA 返修高手。簡單的上下部加熱風頭:通過熱風加熱,并使用風嘴對熱風進行控制。使熱量集中在 BGA上,防止損傷周圍元器件,并且通過上下熱風的對流作用,可以有效降低板子變形的幾率。其實這部分就相當干熱風槍再加個風嘴,不過 BGA 飯修臺的溫度可以根據設定的溫度曲線進行調控。

底部預熱板:起預熱作用,去除 PCB 和 BGA 內部的潮氣,并且能有效降低加熱中心點與周邊的溫差,降低板子變形的幾率。
