BGA返修臺工作原理

2023-10-18 08:25:11 二勇 144

BGA返修臺的工作原理

BGA返修臺是一種用于修復BGA芯片焊接問題的設備。它的工作原理是通過上下熱風和紅外加熱技術對BGA芯片進行加熱,使其焊點重新熔化,對BGA進行加工從而實現修復。BGA返修操作原理和焊接原理是了解和掌握BGA返修臺的關鍵。

那么,BGA返修臺是如何工作的呢?首先,讓我們來了解一下BGA返修的原理。BGA返修臺主要包含以下幾個關鍵部件:加熱系統、溫控系統、光學對位系統和操作臺。其中,加熱系統用于加熱BGA芯片,使其與PCB分離;溫控系統用于控制加熱過程中的溫度,實現穩定曲線加熱,以避免過熱或過冷;光學對位系統則提供了放大視野,清晰對位,幫助操作者觀察焊點狀態;操作臺則是進行具體操作的地方。



圖片關鍵詞

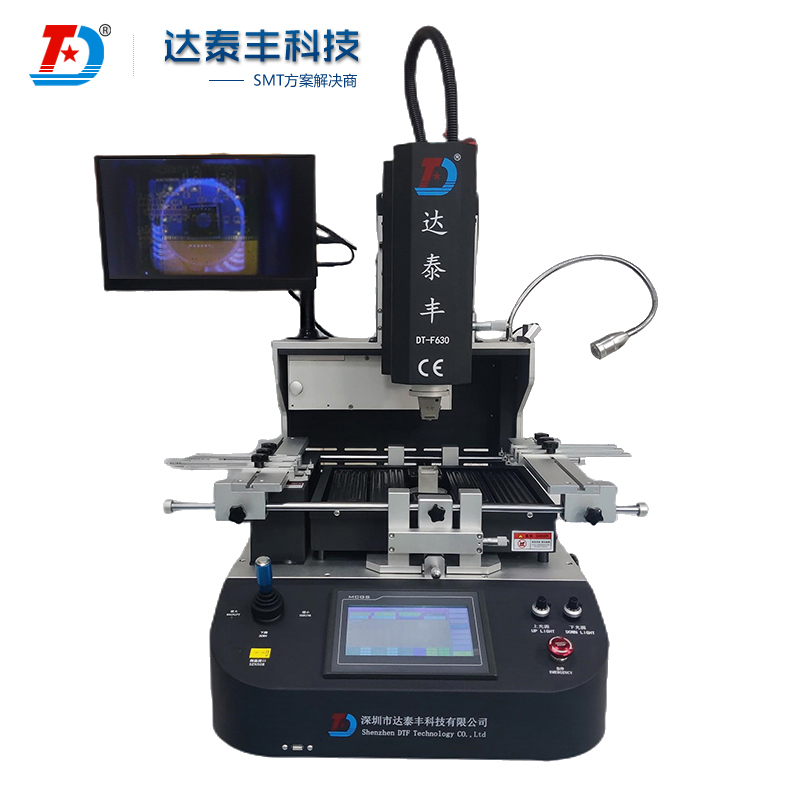

DT-F630智能光學對位BGA返修臺

1:在BGA返修過程前,首先需要準備好BGA返修臺和相應的工具,然后通過操作臺固定BGA在上下風口對應位置上。

2:利用光學對位系統精準的把BGAPCB焊盤上的焊點對應,實時監控焊點情況。

3:使用溫控系統,調整好返修參數,設置溫度曲線,控制加熱時間。

4:加熱系統,利用紅外預熱PCB,上下風口局部加熱BGA部位,實現安全、高效的返修操作。

總之,BGA返修臺是一種利用熱風和紅外加熱技術對BGA芯片進行修復的設備。它的操作原理基于加熱焊點使其熔化,并通過冷卻固化來實現修復。掌握BGA返修臺的操作原理和焊接原理,對于順利進行BGA返修非常重要。
